Antes de iniciar una obra, uno de los datos que más puede influir en presupuesto, maquinaria, transporte y tiempos es el volumen de tierra que debe moverse.
En ese punto aparecen dos conceptos esenciales: corte y relleno. Aunque suelen verse como un resultado numérico dentro de un software, en realidad representan una decisión de ingeniería: cuánto material debe retirarse, cuánto debe aportarse y qué tan viable es llevar el terreno existente a la rasante o diseño proyectado.
Un cálculo de volúmenes bien planteado ayuda a anticipar costos y organizar la ejecución. Uno mal interpretado puede afectar cantidades de obra, transporte de material, programación de equipos y decisiones tomadas antes de que la obra avance.
Por eso, entender el corte y relleno en topografía no consiste solo en obtener metros cúbicos. Consiste en comprender de dónde salen esos volúmenes, qué información los alimenta y qué condiciones pueden alterar el resultado.
¿Qué significan corte y relleno en topografía?
El corte aparece cuando el terreno existente está por encima de la cota de diseño y es necesario retirar material para alcanzar la superficie proyectada.
El relleno aparece cuando el terreno existente está por debajo de la cota de diseño y se necesita aportar material para llegar al nivel requerido.
La diferencia parece sencilla, pero su impacto no lo es. Un corte implica excavación, cargue, transporte, disposición o reutilización de material. Un relleno implica suministro, transporte, extendido, humedad, compactación y control de niveles.
En una vía, una plataforma industrial, una urbanización, un lote o una explanación, estas cantidades ayudan a responder preguntas fundamentales:
- ¿Cuánto material se debe retirar?
- ¿Cuánto material se debe aportar?
- ¿Puede aprovecharse parte del material de corte para relleno?
- ¿Habrá sobrantes o faltantes de material?
- ¿Qué maquinaria y logística puede requerir la obra?
Por eso, el cálculo de corte y relleno es una herramienta de planeación, no simplemente un número para incluir al final de un plano.
El punto de partida: terreno existente y diseño proyectado
Para calcular volúmenes es necesario comparar dos realidades diferentes.
La primera es el terreno existente: la forma real del lote, corredor o área antes de intervenirla. Esta información proviene del levantamiento topográfico y debe representar de forma suficiente cambios de pendiente, quiebres, cunetas, bordes, taludes, plataformas y demás elementos que afecten la geometría del terreno.
La segunda es el diseño proyectado: la superficie que se desea construir. Puede ser una rasante vial, una plataforma, una explanación, una urbanización, una zona de préstamo, una excavación o cualquier nivel de diseño definido por ingeniería.
Los volúmenes aparecen al comparar ambas superficies. En los sectores donde el diseño queda por debajo del terreno existente habrá corte; en los sectores donde queda por encima habrá relleno.
Para entender cómo se construyen este tipo de superficies y explanaciones en Civil 3D, puedes revisar también la guía sobre cómo crear explanaciones en Civil 3D.

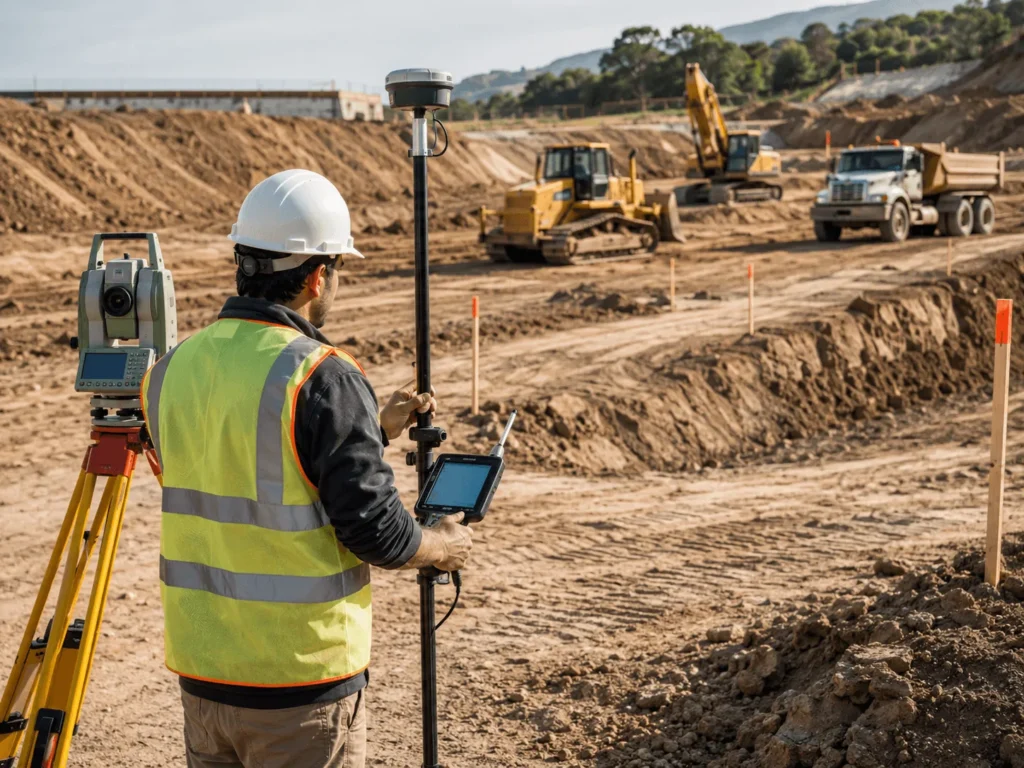

La topografía define la calidad de los volúmenes
Un software puede calcular volúmenes rápidamente, pero no puede corregir un terreno existente mal levantado o una superficie construida con información insuficiente.
La calidad del resultado depende de cómo se representó el terreno. Si faltan puntos en zonas de cambio fuerte de pendiente, si no se levantaron quiebres relevantes, si se omitieron cunetas o bordes, o si la densidad de información no corresponde con la complejidad del área, la superficie puede simplificar en exceso la realidad.
Y cuando la superficie simplifica demasiado el terreno, los volúmenes dejan de ser una estimación confiable para tomar decisiones.
Esto no significa que cada proyecto exija la misma cantidad de puntos. Significa que el levantamiento debe responder al objetivo de la obra. Un lote pequeño con una plataforma simple no requiere el mismo nivel de detalle que un corredor vial, una cantera, un proyecto de urbanismo o una zona con taludes pronunciados.
También conviene tener presente que los errores de medición, la falta de control o una mala representación de elementos críticos pueden trasladarse directamente al modelo final. Puedes ampliar este tema en el artículo sobre errores comunes en medición topográfica y cómo evitarlos.
Cómo se obtienen los volúmenes de corte y relleno
En términos generales, el proceso consiste en crear o importar una superficie del terreno existente y compararla con una superficie de diseño.
Dependiendo del tipo de proyecto, el cálculo puede hacerse mediante:
- comparación de superficies,
- secciones transversales,
- cuadrículas o mallas,
- prismoides,
- modelos de corredor o explanación,
- y herramientas específicas de Civil 3D u otros programas de diseño.
El método adecuado depende del nivel de detalle requerido, de la geometría del proyecto y de la información disponible.
En una vía, por ejemplo, las secciones transversales ayudan a interpretar cómo varían el corte y el relleno a lo largo del eje. En una plataforma o explanación, la comparación de superficies puede ofrecer una lectura global muy útil. En una cantera o movimiento de tierras, los modelos periódicos permiten controlar cambios entre fechas.
Lo importante es no confundir la facilidad del cálculo con la confiabilidad del resultado. El software entrega una cantidad; el profesional debe interpretar si esa cantidad representa adecuadamente el terreno y el diseño.
Por qué una superficie mal construida altera el resultado
Las superficies son una representación matemática del terreno. Si se construyen con datos incompletos, con límites incorrectos o sin considerar líneas de quiebre, el modelo puede generar zonas que no corresponden con la realidad.
Algunas situaciones que suelen alterar volúmenes son:
- puntos insuficientes en cambios de pendiente,
- límites de superficie mal definidos,
- triangulación atravesando zonas que deberían controlarse,
- omisión de cunetas, bordes, coronas o pies de talud,
- mezcla de datos de distintas fechas sin control,
- uso de una escala o unidades equivocadas,
- y superficies de diseño que no están actualizadas.
En proyectos con taludes, esta revisión es especialmente importante. La geometría de un talud puede cambiar de forma relevante la cantidad de material asociada a una obra. Puedes complementar este tema con la guía sobre configuraciones clave para analizar taludes en Civil 3D.
Volúmenes antes de obra: una lectura que afecta costos
El corte y relleno no se revisa únicamente para saber cuánto terreno cambiará. Se revisa porque ese resultado afecta decisiones reales de obra.
Un volumen de corte importante puede implicar mayor uso de excavadoras, cargadores, volquetas, disposición de sobrantes y manejo de taludes. Un volumen de relleno puede requerir compra de material, rutas de suministro, control de compactación y revisión de asentamientos.
Además, el balance entre corte y relleno permite evaluar si parte del material retirado podría reutilizarse dentro del mismo proyecto. Esa posibilidad puede afectar costos de transporte y logística, siempre que el material y las condiciones técnicas sean compatibles con el diseño.
Por eso, antes de usar un volumen para cotizar, programar maquinaria o tomar decisiones de movimiento de tierras, conviene entender qué representa, qué fecha tienen los datos y bajo qué criterios se construyeron las superficies comparadas.
Aplicaciones prácticas en vías, plataformas y urbanismo
El cálculo de volúmenes tiene aplicaciones directas en muchos escenarios de topografía e ingeniería:
Vías y corredores
En diseño vial, el corte y relleno permite estimar movimientos de tierra a lo largo de una rasante, analizar secciones y comprender cómo influyen las pendientes, curvas y taludes en la obra.
Cuando el proyecto incluye trazado horizontal o vertical, también puede ser útil revisar herramientas complementarias como esta guía para utilizar el aplicativo CURVAS de INVIAS en Excel.

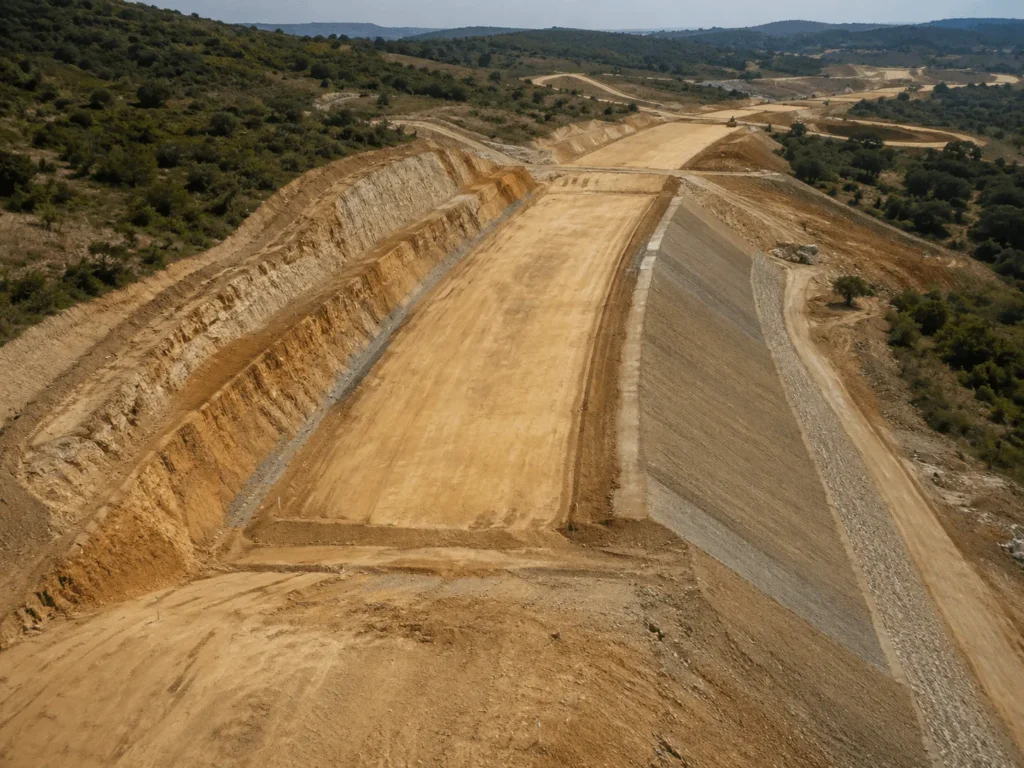

Plataformas y explanaciones
En bodegas, parques industriales, urbanizaciones, canchas, patios, zonas de almacenamiento o plataformas de obra, los volúmenes ayudan a definir cuánto terreno debe ajustarse para llegar a los niveles de diseño.
Obras de infraestructura
En proyectos de mayor escala, una mala base geométrica puede afectar cantidades, alineamientos, control y toma de decisiones. Esto se vuelve especialmente sensible en corredores, puentes, túneles, aeropuertos o grandes urbanizaciones.
Para ver cómo la topografía interviene en ese tipo de proyectos, revisa el artículo sobre topografía en megaproyectos y control de precisión en grandes obras.
Cómo interpretar un resultado sin quedarse solo con el número
Un reporte puede indicar una cantidad de corte y otra de relleno, pero el análisis técnico no debería terminar ahí.
Conviene interpretar aspectos como:
- la fecha del levantamiento del terreno existente,
- la versión del diseño utilizada,
- los límites incluidos en la comparación,
- las zonas donde se concentran los mayores movimientos,
- la relación entre corte y relleno,
- la viabilidad de reutilizar material,
- y los cambios que podrían ocurrir si se ajusta el diseño.
La interpretación también debe dialogar con la escala del plano, el nivel de detalle requerido y el objetivo del cálculo. Una comparación preliminar para evaluar viabilidad no se interpreta igual que un cálculo definitivo para cantidades de obra.
Si necesitas reforzar cómo la escala afecta la lectura de planos y modelos, puedes revisar esta guía sobre la escala en topografía y su aplicación en mapas.
Conclusión
El corte y relleno en topografía no es solo una operación de software. Es la comparación entre el terreno que existe y el terreno que se quiere construir.
Cuando el levantamiento representa bien el terreno, las superficies se construyen con criterio y el diseño está actualizado, los volúmenes se convierten en una herramienta valiosa para anticipar costos, organizar recursos y tomar mejores decisiones antes de mover tierra.
Pero cuando se trabaja con datos incompletos, superficies mal definidas o resultados sin interpretación, el número puede dar una falsa sensación de seguridad.
Antes de tomar decisiones sobre excavación, relleno, transporte o presupuesto, no basta con preguntar cuántos metros cúbicos hay. También conviene preguntar cómo se obtuvo ese resultado y qué tan bien representa la realidad del proyecto.
