Las curvas de nivel pueden parecer, al principio, un conjunto de líneas difíciles de seguir. Pero cuando se entienden sus reglas básicas, el plano deja de verse como un dibujo abstracto y empieza a mostrar la forma real del terreno.
Con ellas es posible identificar pendientes, lomas, depresiones, valles, divisorias de aguas y cambios bruscos de relieve sin estar físicamente en el lugar.
Por eso, aprender cómo leer curvas de nivel en un plano topográfico es una habilidad fundamental para estudiantes, auxiliares, topógrafos, ingenieros y profesionales que trabajan con diseño, construcción, cartografía o análisis territorial.
En esta guía veremos cómo interpretarlas paso a paso, qué significan sus separaciones, cómo reconocer las formas más comunes del terreno y qué errores conviene evitar.
Antes de comenzar, recuerda que toda lectura del plano depende también de la escala. Puedes ampliar ese concepto en nuestra guía sobre la escala en topografía y su aplicación en mapas.
¿Qué es una curva de nivel?
Una curva de nivel es una línea que une puntos del terreno que se encuentran a la misma elevación respecto de una referencia vertical.
Por ejemplo, si una curva está rotulada con la cota 120, todos los puntos representados sobre esa línea tienen una elevación de 120 unidades, normalmente metros, según el sistema utilizado en el plano.

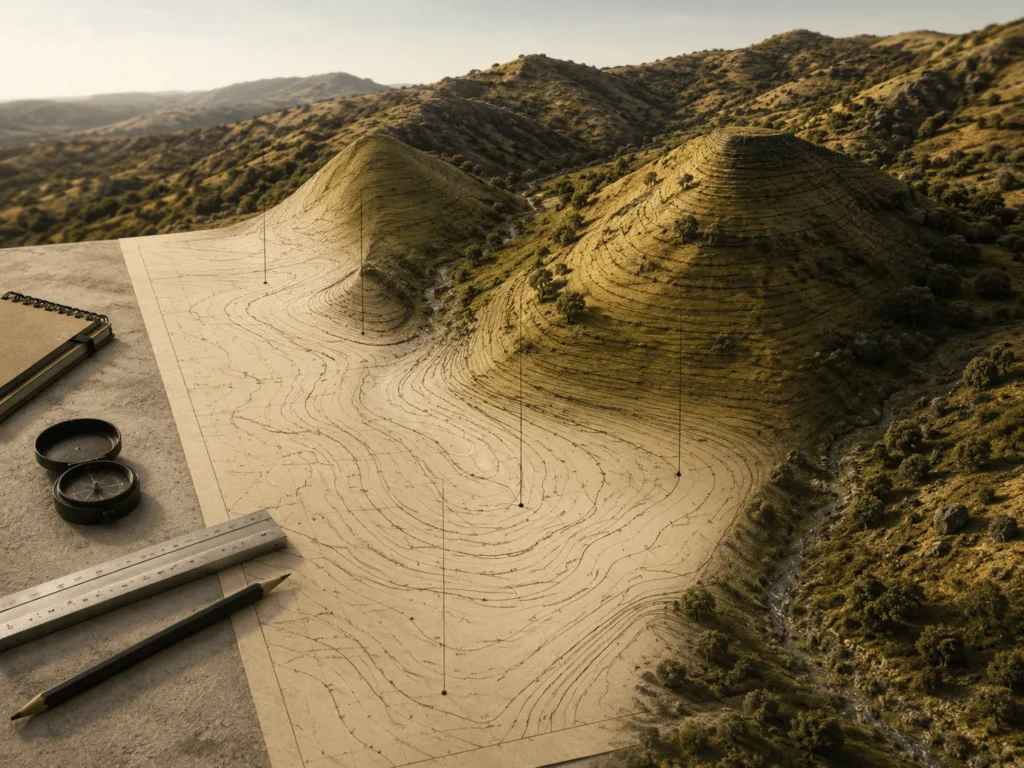

Las curvas permiten convertir una superficie tridimensional en una representación bidimensional. El plano no muestra directamente el volumen del terreno, pero las líneas permiten reconstruir mentalmente su forma.
Cuanto mejor se interpreten, más fácil será reconocer:
- hacia dónde sube o baja el terreno,
- dónde hay pendientes suaves o fuertes,
- cómo se forman los valles y las lomas,
- por dónde podría desplazarse el agua,
- qué zonas presentan cambios importantes de relieve.
Los tres datos que debes revisar antes de leer el plano
Antes de interpretar las líneas, revisa tres elementos básicos del plano.
1. La equidistancia o intervalo entre curvas
La equidistancia es la diferencia vertical entre una curva de nivel y la siguiente.
Si el plano indica una equidistancia de 1 metro, cada curva representa un cambio de elevación de 1 metro. Si indica 5 metros, cada línea consecutiva aumenta o disminuye 5 metros.
Este dato es esencial. Sin conocerlo, no puedes calcular correctamente cuánto cambia la altura entre dos sectores.
2. Las unidades
Confirma si las cotas están expresadas en metros, pies u otra unidad. En la mayoría de los trabajos topográficos de Latinoamérica se utilizan metros, pero nunca conviene asumirlo sin revisar el plano.
3. La escala del plano
La escala permite relacionar las distancias medidas en el dibujo con las distancias reales del terreno.
Dos curvas pueden verse muy cerca en la pantalla, pero su separación real dependerá de la escala y del nivel de ampliación con el que se esté observando el archivo.
Curvas maestras, intermedias y auxiliares
No todas las curvas suelen dibujarse con el mismo grosor.
Curvas maestras o índice
Son líneas más gruesas y normalmente incluyen la cota escrita. Se utilizan como referencia para facilitar la lectura del plano.
Por ejemplo, si las curvas maestras están rotuladas cada 5 metros y la equidistancia es de 1 metro, entre dos curvas maestras aparecerán cuatro curvas intermedias.
Curvas intermedias
Son las líneas más delgadas que aparecen entre las curvas maestras. Representan los cambios regulares de elevación definidos por la equidistancia.
Curvas auxiliares
En terrenos muy planos pueden utilizarse curvas adicionales para representar variaciones pequeñas que no serían visibles con el intervalo principal. Suelen dibujarse de manera diferente, por ejemplo con líneas discontinuas.
Cómo saber si el terreno sube o baja
Para saber en qué dirección cambia la elevación, busca las cotas escritas sobre las curvas maestras.
Si los valores pasan de 100 a 105 y luego a 110, el terreno está subiendo en esa dirección.
Si los valores disminuyen, el terreno está bajando.
Cuando las curvas forman figuras cerradas y las cotas aumentan hacia el centro, normalmente representan una elevación, una loma o una colina.
Cuando los valores disminuyen hacia el centro, puede tratarse de una depresión. En algunos planos, las depresiones se identifican con pequeñas marcas dirigidas hacia el interior.
La separación entre curvas indica la pendiente
Esta es una de las reglas más importantes para leer curvas de nivel.
- Curvas muy separadas: pendiente suave o terreno relativamente plano.
- Curvas próximas: pendiente fuerte.
- Curvas extremadamente juntas: talud muy pronunciado, escarpe o cambio brusco de relieve.
- Separación constante: pendiente relativamente uniforme.
- Separación variable: pendiente que cambia a medida que avanza el terreno.
Es importante no confundir elevación con pendiente. Un punto puede encontrarse a gran altura y pertenecer a una zona suave. También puede existir una pendiente fuerte en un área de baja elevación.
La altura indica la posición vertical. La separación entre curvas ayuda a interpretar qué tan rápido cambia esa altura horizontalmente.

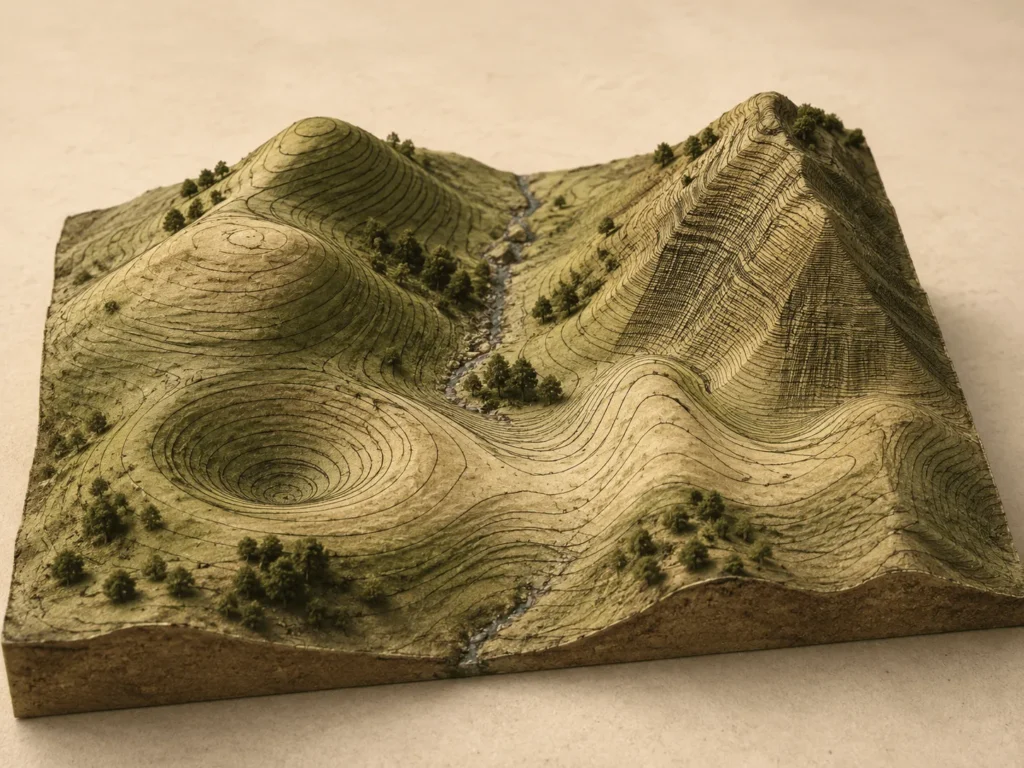

Cómo reconocer las principales formas del terreno
Loma o colina
Se reconoce por curvas cerradas cuyos valores aumentan hacia el centro. La curva interior representa la parte más alta.
Depresión
También presenta curvas cerradas, pero las elevaciones disminuyen hacia el centro. En cartografía tradicional puede incluir pequeñas líneas orientadas hacia el interior.
Valle o cauce
Cuando las curvas atraviesan un valle suelen formar una figura parecida a una letra V.
La punta de la V normalmente apunta hacia las cotas más altas, es decir, hacia la parte superior del valle. El agua tendería a desplazarse en la dirección contraria, hacia las cotas más bajas.
Espolón o saliente
En una loma que se proyecta hacia una zona baja, las curvas también pueden formar una V o una U, pero orientada hacia cotas menores.
La diferencia con un valle se determina revisando las elevaciones y comprendiendo si la forma representa una entrada del terreno o una salida de la loma.
Divisoria de aguas
Es una línea alta del terreno que separa el escurrimiento hacia lados diferentes. Suele seguir crestas o sectores elevados entre dos valles.
Silla o collado
Es una zona relativamente baja entre dos elevaciones. En el plano puede verse como una figura similar a un reloj de arena entre dos grupos de curvas cerradas.
Talud o escarpe
Se identifica por curvas muy próximas. Cuanto menor sea la distancia entre ellas, mayor será la pendiente.
Cómo interpretar la dirección del agua
Las curvas de nivel también ayudan a comprender el drenaje superficial.
El agua se desplaza desde cotas altas hacia cotas bajas y tiende a cruzar las curvas aproximadamente de forma perpendicular, siguiendo la dirección de mayor pendiente.
Para interpretar un cauce:
- identifica las figuras en V formadas por las curvas,
- revisa hacia dónde aumentan las cotas,
- recuerda que la punta de la V suele señalar aguas arriba,
- la dirección opuesta indica el descenso probable del agua.
Esta lectura es útil para comprender drenajes, vaguadas, zonas de acumulación y posibles rutas de escorrentía. Sin embargo, una decisión de diseño debe considerar también información de campo, estructuras existentes, suelos y condiciones hidráulicas.
Ejemplo sencillo de lectura paso a paso
Imagina un plano con una equidistancia de 2 metros. Aparecen curvas con cotas 100, 102, 104, 106 y 108.
Al observarlo encuentras lo siguiente:
- las curvas de 100 y 102 están bastante separadas,
- las curvas de 104, 106 y 108 están cada vez más juntas,
- las líneas forman figuras cerradas y las cotas aumentan hacia el centro.
La interpretación sería:
- el terreno asciende hacia el centro,
- la parte baja tiene una pendiente suave,
- la pendiente se vuelve más fuerte cerca de la parte alta,
- la figura representa una loma o elevación.
Ahora imagina que las curvas forman una V cuya punta se dirige hacia la cota 108. En ese caso, probablemente estás observando un valle que asciende hacia esa cota, mientras el agua descendería hacia los valores menores.
Cómo estimar la elevación de un punto entre dos curvas
Si un punto está exactamente sobre una curva, su elevación es la cota de esa línea.
Si se encuentra entre dos curvas, puede hacerse una estimación proporcional.
Por ejemplo, si un punto está aproximadamente a mitad de camino entre las curvas 120 y 122, su elevación estimada sería cercana a 121.
Esta interpolación es aproximada porque supone un cambio regular entre ambas líneas. En terrenos irregulares, la elevación real puede variar.
Cuando el proyecto requiere precisión, se deben utilizar cotas puntuales, modelos de superficie o datos de levantamiento, no únicamente una estimación visual.
Qué relación tienen las curvas con perfiles y secciones
Las curvas representan la forma del terreno en planta. Un perfil permite observar esa misma variación desde un corte vertical.
Si dibujas una línea sobre el plano y registras las cotas donde cruza cada curva, puedes construir un perfil aproximado del terreno.
En software como Civil 3D, las superficies permiten generar perfiles y secciones de manera automatizada. Para ampliar este proceso, revisa nuestra guía sobre cómo crear perfiles desde un archivo en Civil 3D.
Esta relación entre planta y perfil es muy útil en:
- diseño vial,
- análisis de pendientes,
- redes y drenajes,
- movimiento de tierras,
- plataformas y explanaciones,
- estudios preliminares de trazado.
Cómo se generan las curvas de nivel
Las curvas se generan a partir de una representación de elevaciones del terreno.
Esa información puede provenir de:
- levantamientos con estación total,
- mediciones GNSS,
- nivelación,
- fotogrametría,
- escaneo láser o LiDAR,
- modelos digitales del terreno.
El software interpola la superficie y dibuja líneas en las elevaciones definidas por la equidistancia.
La calidad de las curvas depende de la calidad y distribución de los datos de origen. Una superficie construida con pocos puntos, líneas de quiebre incompletas o datos mal clasificados puede producir curvas suaves y visualmente atractivas que no representan correctamente el terreno.
Curvas de nivel en planos, mapas y sistemas digitales
Las curvas pueden aparecer en planos topográficos, mapas cartográficos, modelos digitales y plataformas geoespaciales.
Cuando se combinan con capas de vías, predios, drenajes, uso del suelo y otros datos, ayudan a entender mejor el territorio. Para ampliar ese enfoque, puedes consultar nuestro artículo sobre qué son los sistemas de información geográfica.
También pueden complementarse con herramientas de visualización como Google Earth para ubicar coordenadas y revisar el contexto general del proyecto. En esta guía explicamos cómo graficar coordenadas en Google Earth.
Estas herramientas son útiles para contexto y exploración, pero no sustituyen un levantamiento topográfico cuando el trabajo exige precisión y control técnico.
Errores frecuentes al leer curvas de nivel
Confundir curvas juntas con mayor elevación
Las curvas juntas indican mayor pendiente, no necesariamente mayor altura. La elevación se conoce leyendo las cotas.
Ignorar la equidistancia
Sin el intervalo vertical no es posible interpretar correctamente cuánto cambia la elevación entre líneas.
No revisar la escala
La distancia visual entre curvas puede engañar si no se relaciona con la escala real del plano.
Interpretar una V sin revisar las cotas
Una figura en V puede corresponder a un valle o a un saliente. La orientación de las cotas permite diferenciarlos.
Suponer que el plano muestra todos los detalles
La precisión de las curvas depende de los datos de origen, la equidistancia, la escala y el proceso de modelado.
Tomar decisiones únicamente por apariencia
Un plano debe complementarse con cotas puntuales, referencias, notas técnicas y, cuando corresponde, verificación en campo.
Si encuentras términos que no reconoces al revisar un plano, puedes apoyarte en nuestro diccionario de topografía con términos esenciales.
Método rápido para no perderse
Cuando abras un plano con curvas de nivel, sigue este orden:
- revisa escala, unidades y norte,
- identifica la equidistancia,
- localiza las curvas maestras y sus cotas,
- determina hacia dónde aumentan o disminuyen las elevaciones,
- observa la separación para reconocer pendientes,
- busca lomas, valles, divisorias, depresiones y zonas fuertes,
- relaciona las curvas con cotas puntuales, drenajes y elementos del proyecto,
- verifica que la interpretación sea coherente con el contexto general.
Con práctica, este procedimiento deja de sentirse como una lista y se convierte en una lectura natural del relieve.
Conclusión
Leer curvas de nivel consiste en aprender a convertir líneas en formas del terreno.
Las cotas muestran dónde el terreno está más alto o más bajo. La separación entre líneas revela la intensidad de la pendiente. Las figuras cerradas, las formas en V y los cambios de dirección permiten reconocer lomas, depresiones, valles, espolones y divisorias.
La clave es no interpretar una línea de manera aislada. Debes relacionar equidistancia, escala, cotas, separación y contexto.
Cuando dominas esa lectura, el plano deja de ser un conjunto de curvas y se convierte en una representación comprensible del terreno, útil para planear, diseñar, analizar y tomar mejores decisiones.
