La nube de puntos en topografía puede contener miles o millones de observaciones y ofrecer una representación tridimensional muy detallada de un terreno, una estructura o una obra. Sin embargo, su utilidad no depende únicamente de la cantidad de puntos ni de lo moderna que parezca la visualización.
Su verdadero valor aparece cuando esa información permite comprender mejor la geometría existente, reducir vacíos de captura y producir entregables útiles para diseño, control o documentación.
Por eso, antes de incorporar una nube de puntos a un proyecto, conviene responder tres preguntas: ¿qué representa exactamente?, ¿cómo se obtiene? y ¿para qué se utilizará después?
En este artículo explicaremos el concepto sin convertirlo en una promesa tecnológica exagerada. Veremos las principales formas de captura, sus aplicaciones, sus límites y los criterios que ayudan a decidir cuándo este tipo de información aporta una ventaja real.
Si quieres ampliar primero el contexto de la captura aérea, puedes consultar esta guía sobre fotogrametría con drones aplicada al trabajo topográfico.
¿Qué es una nube de puntos en topografía?
Una nube de puntos es un conjunto de puntos distribuidos en un espacio tridimensional. Cada punto tiene, como mínimo, una posición definida mediante coordenadas X, Y y Z.
Dependiendo del sensor y del flujo de trabajo, los puntos también pueden almacenar información adicional, como:
- color RGB,
- intensidad de retorno,
- clasificación del punto,
- tiempo de captura,
- o información asociada al sensor.

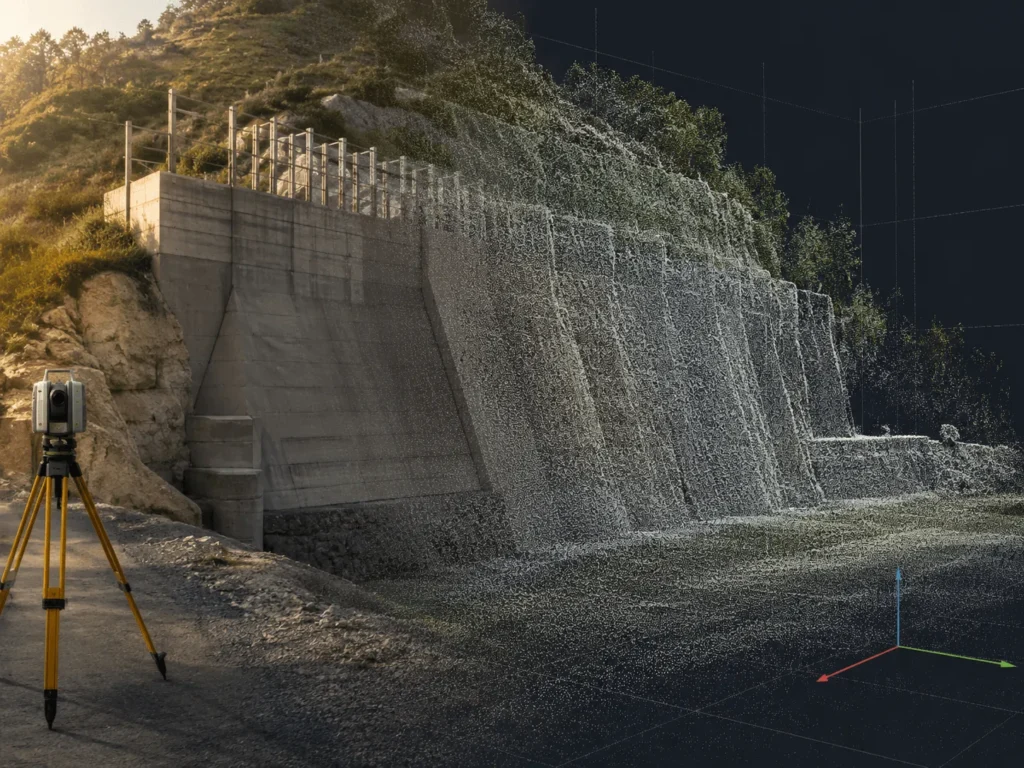

Cuando esos puntos se observan en conjunto, forman una representación digital de la geometría capturada. Pueden describir la superficie de un terreno, una fachada, una carretera, una estructura, una excavación, una instalación industrial o un entorno completo.
Es importante entender que una nube de puntos no es automáticamente una superficie, un plano ni un modelo terminado. Es una base de información espacial a partir de la cual se pueden producir otros resultados.

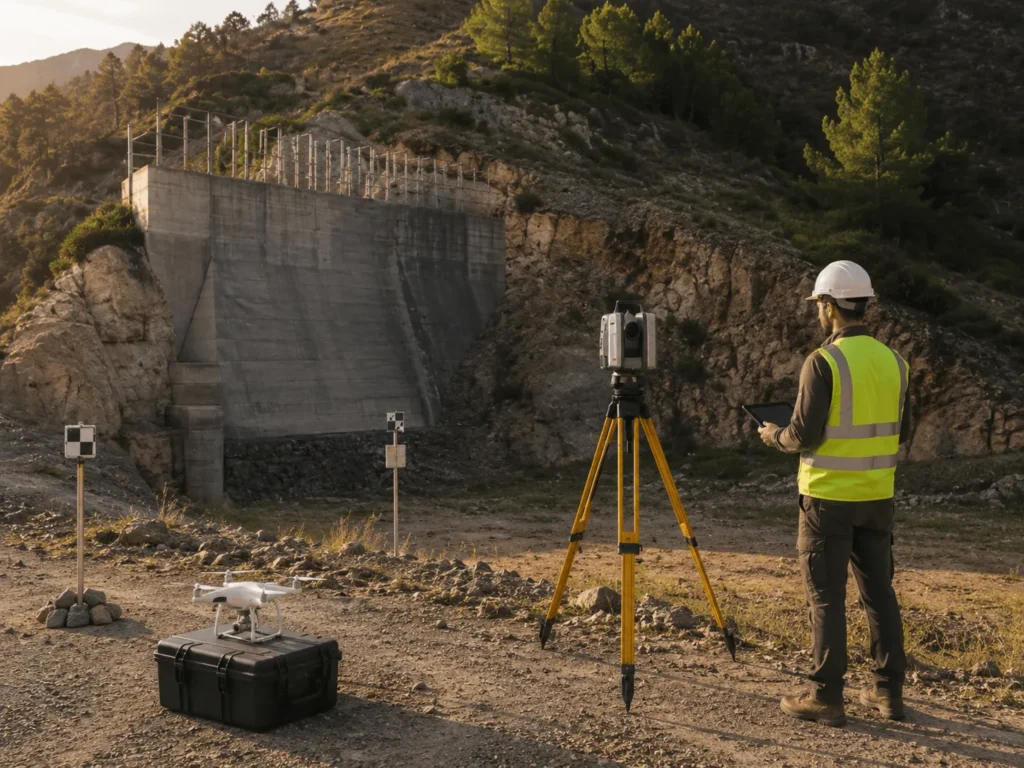

¿Cómo se obtiene una nube de puntos?
No existe un único método de captura. La tecnología adecuada depende del tamaño del proyecto, el nivel de detalle, las condiciones del entorno, la precisión requerida y el producto final.
Fotogrametría con dron o cámara
La fotogrametría reconstruye la geometría de un objeto o terreno a partir de múltiples fotografías tomadas desde diferentes posiciones. El software identifica puntos comunes entre las imágenes y calcula su ubicación espacial.
Este procedimiento puede generar una nube de puntos densa, normalmente acompañada por otros productos del mismo flujo, como ortomosaicos, modelos de superficie y mallas texturizadas.
La fotogrametría suele ser especialmente útil para:
- predios y superficies extensas,
- movimientos de tierras,
- canteras y minas a cielo abierto,
- corredores e infraestructura,
- fachadas u objetos con suficiente textura visual,
- seguimiento periódico de obra.
Sus resultados dependen de una planificación adecuada, del solape entre fotografías, de la iluminación, de la calidad de las imágenes y del control utilizado para orientar y georreferenciar el proyecto.
En zonas inclinadas, con vegetación u obstáculos, la estrategia de vuelo adquiere todavía más importancia. Puedes complementar este punto con el artículo sobre fotogrametría con drones en terrenos difíciles.
Escáner láser terrestre
Un escáner láser terrestre mide grandes cantidades de puntos desde una o varias posiciones fijas. El instrumento emite pulsos láser y calcula distancias hacia las superficies que encuentra.
Este método ofrece alta densidad geométrica y suele utilizarse en:
- estructuras y fachadas,
- plantas industriales,
- interiores, túneles y espacios confinados,
- documentación de obra construida,
- levantamientos arquitectónicos,
- entornos donde se necesita capturar gran cantidad de detalle.
Para representar un espacio completo normalmente se requieren varias estaciones de escaneo. Después, esas capturas deben registrarse o unirse dentro de un mismo sistema.
LiDAR aéreo o móvil
Los sistemas LiDAR pueden instalarse en aeronaves, drones, vehículos o plataformas móviles. Permiten cubrir áreas o corredores mientras el sensor se desplaza.
Son valiosos en proyectos de gran extensión, corredores viales, líneas de transmisión, bosques, ciudades o levantamientos donde la productividad y la continuidad espacial son importantes.
En algunos escenarios, los múltiples retornos del láser ayudan a diferenciar vegetación y terreno. Sin embargo, la capacidad real depende del sensor, la densidad, la altura de captura, la geometría del proyecto y el procesamiento posterior.
Escaneo móvil con SLAM
Los sistemas SLAM estiman la trayectoria del sensor mientras este recorre un espacio. Son comunes en interiores, túneles, edificaciones y entornos donde se busca rapidez de captura.
Su principal ventaja es la movilidad. Su principal cuidado es el control de trayectoria: en recorridos largos, repetitivos o con poca geometría, pueden aparecer desviaciones si el trabajo no se apoya con referencias y comprobaciones suficientes.
Control con GNSS y estación total
La captura masiva no elimina la necesidad del control topográfico. Los puntos de apoyo, referencias conocidas y verificaciones independientes ayudan a orientar, escalar y comprobar el conjunto.
La nube puede verse muy completa y aun así presentar desplazamientos, deformaciones o inconsistencias. Por eso, la calidad final no se juzga únicamente por su apariencia.
Los principios básicos de control siguen siendo importantes. En esta guía sobre errores comunes en medición topográfica puedes ampliar varios factores que también afectan la confiabilidad de los datos utilizados en estos flujos.
Comparación básica de los principales métodos
| Método | Fortaleza principal | Aplicaciones frecuentes | Aspectos que deben controlarse |
|---|---|---|---|
| Fotogrametría | Cobertura y riqueza visual | Terrenos, fachadas, volumetrías y seguimiento de obra | Solape, iluminación, textura, control y vegetación |
| Escáner láser terrestre | Densidad y detalle geométrico | Estructuras, interiores, industria y obra construida | Oclusiones, registro entre estaciones y volumen de archivos |
| LiDAR aéreo o móvil | Productividad en áreas o corredores amplios | Vías, ciudades, vegetación, infraestructura y grandes superficies | Trayectoria, densidad, clasificación y georreferenciación |
| SLAM | Rapidez y movilidad | Interiores, túneles y recorridos complejos | Deriva, cierre de trayectorias y referencias de control |
No se trata de elegir la tecnología que produce más puntos. Se trata de seleccionar la que representa mejor la geometría necesaria bajo las condiciones reales del proyecto.
¿Para qué sirve una nube de puntos?
Una nube de puntos puede servir como base para múltiples procesos. Su utilidad depende de la calidad de captura, del procesamiento y de la forma en que se transforma en información técnica.
Representar el terreno
Después de clasificar los puntos correspondientes al suelo, se puede construir una superficie del terreno. A partir de ella es posible generar curvas de nivel, perfiles, secciones, pendientes y otros análisis.
La clasificación es especialmente importante cuando hay vegetación, edificaciones, maquinaria u objetos que no deben formar parte del terreno desnudo.
Calcular volúmenes
Las nubes de puntos obtenidas en diferentes fechas permiten representar superficies y comparar cambios. Esto resulta útil en excavaciones, acopios, canteras, rellenos y seguimiento de movimiento de tierras.
El resultado depende de que las capturas compartan un sistema de referencia coherente y de que las superficies comparadas estén correctamente delimitadas y clasificadas.
Documentar el estado construido
En edificios, estructuras e instalaciones, una nube de puntos permite conservar una representación del estado real de la obra. Esta información puede apoyar planos conforme a obra, análisis dimensional, coordinación con modelos y comprobación de elementos existentes.
Extraer secciones y geometrías
Una nube permite regresar digitalmente al entorno capturado para extraer secciones, distancias, alturas, bordes y otras geometrías, siempre dentro de la calidad y cobertura logradas.
Esto no elimina la necesidad de definir qué elementos deben interpretarse. La extracción de información sigue requiriendo criterio profesional.
Apoyar modelos 3D y flujos BIM
La nube puede utilizarse como referencia para modelar superficies, estructuras o componentes. En proyectos de rehabilitación, ampliación o coordinación, ayuda a comparar el estado existente con el diseño.
¿En qué proyectos aporta más valor?
Terrenos con geometría compleja
Cuando existen taludes, excavaciones, terrazas, afloramientos, cambios continuos de pendiente o muchos elementos superficiales, una captura densa puede representar mejor el entorno que una selección limitada de puntos.
Obras e infraestructura de gran escala
En corredores, puentes, túneles, aeropuertos y otras obras complejas, las nubes de puntos pueden apoyar documentación, control geométrico, seguimiento y coordinación entre equipos.
Estos proyectos también exigen referencias, verificaciones y procedimientos de control consistentes. Puedes ampliar ese contexto en el artículo sobre el papel de la topografía en megaproyectos.
Estructuras existentes con poco registro
Cuando una edificación, planta o instalación no cuenta con planos actualizados, la nube puede servir como base para documentar su condición actual y producir nueva información.
Seguimientos periódicos
Las capturas realizadas en diferentes fechas permiten comparar avances, excavaciones, acopios o modificaciones. Para que la comparación sea defendible, todas las campañas deben mantener criterios compatibles de control, cobertura y procesamiento.
Proyectos que requieren integración geoespacial
Las nubes de puntos pueden integrarse con cartografía, modelos digitales y otros conjuntos de información espacial. Para comprender mejor ese entorno, puedes consultar la guía sobre sistemas de información geográfica y sus aplicaciones.
¿Cuándo puede ser innecesaria?
No todos los levantamientos necesitan captura masiva. En algunos trabajos, una metodología convencional puede ser más directa, económica y fácil de procesar.
La nube puede resultar innecesaria cuando:
- el proyecto requiere únicamente unos pocos puntos o elementos definidos,
- el objetivo principal es un replanteo puntual,
- el producto final no aprovechará el detalle adicional,
- no existe capacidad para procesar y administrar archivos grandes,
- el presupuesto no justifica el flujo completo,
- la captura masiva no mejora la decisión que debe tomarse.
Un error frecuente es capturar millones de puntos para terminar utilizando apenas unos cuantos. Esto aumenta tiempos de campo, almacenamiento y procesamiento sin aportar una mejora proporcional.
Más puntos no siempre significan mejor calidad
La densidad es solo una de las variables. Una nube útil también necesita cobertura, control, precisión, consistencia y organización.
Entre los aspectos que deben evaluarse están:
- precisión y exactitud: qué tan bien representan los puntos su posición real;
- densidad: cuántos puntos existen por unidad de área;
- cobertura: qué zonas quedaron visibles y cuáles presentan vacíos;
- ruido: puntos erróneos o dispersos que deben depurarse;
- registro: calidad de la unión entre capturas;
- georreferenciación: coherencia con el sistema de coordenadas del proyecto;
- clasificación: separación entre suelo, vegetación, estructuras y otros objetos;
- trazabilidad: documentación del sensor, fecha, control y procesamiento.
También importa la distribución. Una nube muy densa en algunas zonas y vacía en otras puede ser menos útil que una captura moderada pero bien planificada.

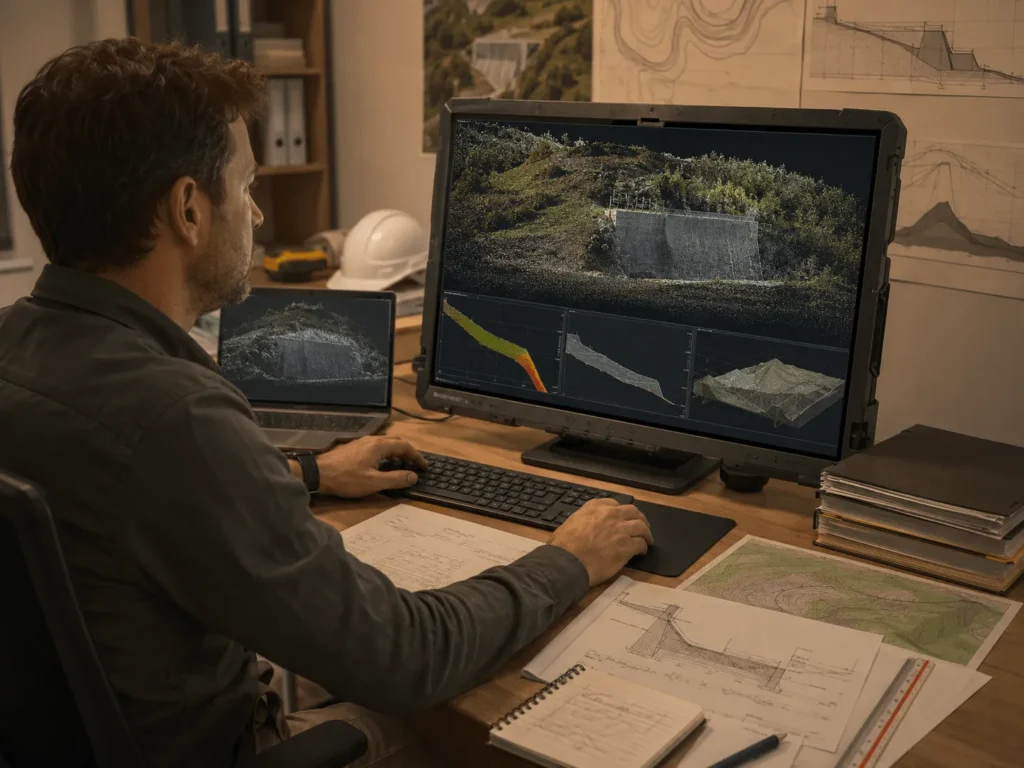

Flujo básico desde la captura hasta el entregable
1. Definir el objetivo
Antes de salir a campo debe establecerse qué información se necesita: terreno, fachadas, secciones, volúmenes, estado construido, modelo 3D o control de cambios.
2. Seleccionar el método
Se elige fotogrametría, escáner, LiDAR, SLAM o una combinación según la escala, accesibilidad, geometría y precisión requerida.
3. Preparar el control
Se definen puntos de apoyo, referencias, objetivos o verificaciones independientes. Una preparación adecuada también requiere equipos y accesorios coherentes con la misión. Esta guía sobre herramientas esenciales para el trabajo topográfico en campo puede ayudarte a revisar ese contexto.
4. Capturar con cobertura suficiente
Se deben evitar zonas ocultas, cambios bruscos de densidad y vacíos en elementos relevantes. En escaneo terrestre puede ser necesario ocupar varias posiciones; en fotogrametría, asegurar solape y ángulos adecuados.
5. Registrar y georreferenciar
Las capturas se integran dentro de un conjunto común y se relacionan con el sistema del proyecto.
6. Limpiar y clasificar
Se eliminan puntos erróneos, objetos temporales o información que no corresponde al análisis. Después, los puntos pueden clasificarse según su naturaleza.
7. Verificar
La nube debe compararse con referencias o puntos de comprobación que no hayan sido utilizados únicamente para ajustar el modelo.
8. Producir entregables
Finalmente se generan las superficies, secciones, planos, modelos, mediciones o informes que responden al propósito del proyecto.
¿Qué debería acompañar una entrega profesional?
Entregar únicamente un archivo pesado puede dejar más dudas que soluciones. Según el alcance, una entrega profesional puede incluir:
- la nube de puntos en un formato acordado,
- el sistema de coordenadas y unidades,
- la fecha y método de captura,
- la descripción del control utilizado,
- un reporte de precisión o comprobaciones,
- los límites y zonas sin cobertura,
- la clasificación realizada,
- los productos derivados solicitados,
- recomendaciones de software o visualización cuando sean necesarias.
También conviene aclarar el nivel de detalle y las limitaciones. Una nube puede permitir muchas mediciones, pero no debería presentarse como si contuviera información que el sensor no logró observar.
Nube de puntos, superficie y modelo 3D: no son lo mismo
Estos conceptos suelen confundirse:
- Nube de puntos: colección de puntos con posición espacial.
- Superficie: representación continua construida a partir de puntos y líneas.
- Malla 3D: conjunto de caras que conecta vértices para formar una geometría.
- Modelo 3D: representación interpretada o construida de elementos y objetos.
La nube puede ser el punto de partida, pero convertirla en un producto técnico requiere procesamiento e interpretación.
Conclusión
Una nube de puntos en topografía es una representación tridimensional formada por grandes cantidades de puntos medidos o reconstruidos. Puede obtenerse mediante fotogrametría, escáner láser, LiDAR, sistemas móviles o combinaciones de varias tecnologías.
Sirve para representar terrenos y estructuras, calcular volúmenes, extraer secciones, documentar condiciones existentes y apoyar modelos tridimensionales. Pero no es automáticamente el resultado final ni la mejor solución para todos los proyectos.
Su utilidad depende de una pregunta sencilla: ¿la información adicional ayudará a medir, diseñar, controlar o decidir mejor?
Cuando la respuesta es clara, la nube de puntos puede convertirse en un activo técnico muy valioso. Cuando no existe un objetivo definido, puede terminar siendo únicamente un archivo grande y difícil de aprovechar.
